Векторна графіка


Векторна графіка — це графіка, де базовим елементом є лінія, яка описується математичною формулою. Таке представлення даних компактніше, але побудова об’єктів супроводжується неперервним перерахунком параметрів кривої у координати екранного або друкованого зображення.
Лінія є елементарним об’єктом, якому притаманні певні властивості: форма, товщина, колір, тощо. Будь який об’єкт (прямокутник, еліпс, текст і навіть пряма лінія) сприймається як криві лінії.

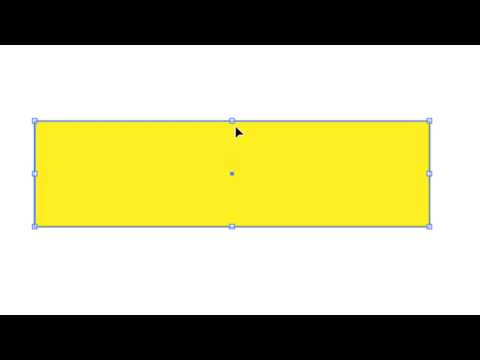

 Отже, лінія – це елементарний об’єкт векторної графіки. Найпростіші об’єкти об’єднуються в більш складніші. Наприклад, об’єкт чотирикутник можна розглядати як чотири зв’язані лінії.
Векторні об’єкти завжди мають шлях, що визначає їх форму. Якщо шлях є замкненим, тобто кінцева точка співпадає з початковою, об’єкт має внутрішню ділянку, яка може бути заповненою кольором або іншими об’єктами.

Всі шляхи містять дві компоненти: сегменти та вузли.
- Шлях являє собою маршрут, що з’єднує початкову та кінцеву точку.
- Сегмент - окрема частина шляху, може бути як прямою, так і кривою лінією.
- Вузол - початкова або кінцева точка сегмента
Кожен елемент векторної графіки містить ці три основні елементи і дозволяє їх редагування.

Основні властивості (параметри) векторного графічного об’єкта:
  • тип об’єкта (коло, крива, прямокутник тощо);
  • параметри, що визначають розміри і розташування;
  • тип, колір і товщина ліній контура об’єкта;
  • стиль і колір заповнення внутрішньої області об’єкта.
Операції з графічними об’єктами:
  • cтворити;
  • змінити розмір;
  • видалити;
  • перемістити;
  • копіювати;
  • змінити параметри заповнення;
  • змінити параметри контуру.

 Переваги векторного способу
  • Розмір файла, який займає описова частина, не залежить від реальної величини об'єкта, що дозволяє, використовуючи мінімальну кількість інформації, описати достатньо великий об'єкт файлом мінімального розміру.
  • У зв'язку з тим, що інформація про об'єкт зберігається в описовій формі, можна нескінченно збільшити графічний примітив, наприклад, дугу кола, і вона залишиться гладкою. З іншого боку, якщо крива представлена у вигляді ламаної лінії, збільшення покаже, що крива не є гладкою.
  • Параметри об'єктів зберігаються і можуть бути легко змінені. Також це означає, що переміщення, масштабування, обертання та інше, не погіршує якості малюнка.
  • При збільшенні або зменшенні об'єктів товщина ліній може бути задана постійною величиною, незалежно від реального контуру.
Недоліки векторної графіки
  • Не кожен об'єкт може бути легко зображений у векторному вигляді — для того, щоб зображення було подібним до оригіналу може знадобитися дуже велика кількість об'єктів з високою складністю, що негативно впливає на кількість пам'яті, яку займатиме зображення та час для його відтворення.
 Графічні об'єкти зберігають у графічних файлах. Формати графічних файлів визначають спосіб збереження інформації у файлі (растровий чи векторний), а також форму збереження інформації (алгоритм стиснення).

Деякі формати графічних файлів є універсальними, що забезпечує їх обробку більшістю графічних процесорів. Частина програм-обробок зображень має оригінальні формати, які розпізнають лише ті самі програми, що їх створюють. Зазвичай перевага оригінальних форматів файлів полягає в тому, що вони дозволяють зберігати зображення при меншому розмірі файлу. Якщо заплановано роботу з графічним файлом лише у конкретному середовищі, доцільно обрати оригінальний формат. Якщо заплановано використовувати графічний файл з різним програмним забезпеченням, краще використати універсальний формат.

 І растрові, і векторні зображення відтворюють переважно на растрових пристроях. Зокрема на моніторах, лазерних та струменевих принтерах. Зображення при цьому формують з фізичних пікселів або точок — найменших фізичних елементів поверхні відтворення, які можна обробити програмним чи апаратними способом. Характеристика, що визначає кількість таких елементів у пристрої, називається роздільною здатністю. Зображення для відтворення на растровому пристрої перетворюють на набори пікселів з урахуванням роздільної здатності пристрою та масштабу відображення. Завдяки цьому векторне зображення розміром з поштову марку можна збільшити та з такою самою якістю надрукувати на великому плакаті.
